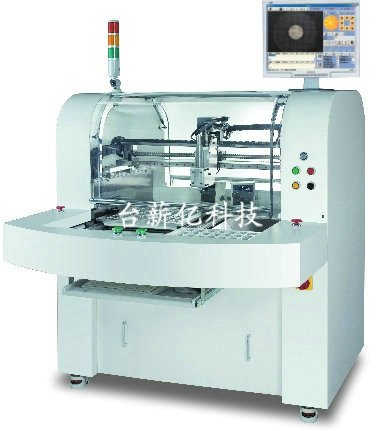

視覺對位全自動PC板分板機GAM-320
機臺特性
一．全系列配置高速CCD視覺對位自動校正系統，大幅提高切割精度及操作效率。采用高速主軸做PCB之切割分板，分割應力小，精度高，且適合任何形狀之電路板。特別適合高精密及高產能之PCB分板作業。 適合手機、數字相機、GPS、PDA及MODULE等多種小塊多連板之PCB分板。
加大尺寸適用數字電視、PC主機、工作站、服務器等大型電路板之分板加工。雙臺面運動，可同時執行分板切割及電路板放置，提高工作效率。專利高效率集塵裝置，低噪音，提高效率，維護清潔容易。機臺無需壓縮空氣(AIR)作傳動，妥善率高，提升機臺的稼動率。軟件采用工業頂級IPC Windows 窗口操作系統 ，安全穩定，易學易懂。
二.銑刀機構 采用NAKANISHI日系精密高速主軸。 切割應力小、板邊平滑、精密度高。 配置靜電消除裝置，有效降低粉塵之附著，增長銑刀壽命。 使用左旋銑刀，配合下吸式集塵機，有效增加集塵能力。 Z軸俱備補償設定，可自動調整銑刀深度，能完全充分利用銑刀刃長。
三.集塵設備 采用高效率馬達及風扇，噪音低、集塵效率佳。使用2hp馬達，外接風管最遠距離可達10M 。采用直筒式濾袋，切割后之粉塵及碎片經拍打后集中收集。 集塵風口設置鐵網，避免PCB異常掉落阻塞風口。俱備風口自動切換裝置，增加集塵風量。
規格：
|
項目 |
GAM320 |
GAM320L |
|
有效切割尺寸 |
350*300 |
500*400 |
|
切割功能 |
直線、圓型 及圓孤補間 |
直線、圓型 及圓孤補間 |
|
加工臺面 |
雙臺面 |
雙臺面 |
|
機臺重復精度 |
±0.01mm |
±0.01mm |
|
切割精度 |
±0.02mm |
±0.02mm |
|
最高移動速度 |
XY軸:800mm/s、 Z軸:350mm/s |
XY軸:800mm/s、 Z軸:350mm/s |
|
最大移動行程 |
X:820 Y:370 Z:100mm |
X:980 Y:550 Z:100mm |
|
主軸轉速 |
MAX.40000rpm可調 |
MAX.40000rpm可調 |
|
切割速度 |
0~100mm/s可調 |
0~100mm/s可調 |
|
操作界面 |
窗口操作界面 |
窗口操作界面 |
