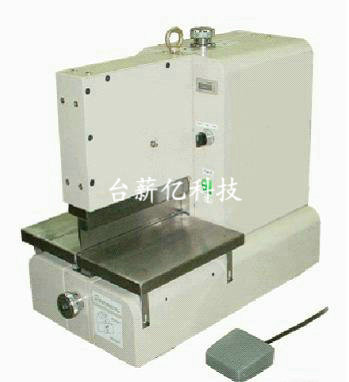

電式V-CUT直刀切板機
V-CUT-250
特點：
1.新氣電式 輕量化設計，內建定位sensor，一次完成無剪切應力切板行程，特別適用于切割精密SMD或輕薄短小的PC板。
2.無圓刀型分板時產生的弓形波(Bow Waves)及微裂痕(Micro crack), 使用楔形刀具線性分板，剪切應力降至最低, 使敏感的SMD組件,甚至電容均可不受影響, 產品潛在質量風險降至最低。
3.切板行程在1mm以下,絕無操作安全上的顧慮. 刀具采高速鋼精密研磨制成, 可重復研磨使用, 同時適用于沒有V-cut 的薄板分板作業。
4.切割過程無震動，防止精密零件受損。
5.內建計數器，方便計算生產量。
6.上下刀高度均可調整，上部旋扭依據PC板厚度調整刀具間 隙，使符合V槽間厚度。
7.吻合度及磨耗由下刀分前后段使用旋扭調整，不需使用墊 片，降低換刀及調整的困難度，刀片可多次重新研磨，節省高昂的刀片重購費用。
8.無V漕設計之PC板或薄板可訂制托盤及防呆定位裝置。
9. 機器結構堅實操作容易，非熟練人員也可操作。
規格：
|
Type Specify |
V-CUT-250 |
|
電 源 Power source |
AV110V / 60HZAV220V / 50HZ |
|
氣壓Air pressure |
5㎏/㎝2 |
|
出力Lift a hand to |
4.6噸 |
|
切板速度 Slice plank speed |
45pcs/Min |
|
最大PC板切斷寬度 max width |
2~300mm |
|
最大PC板切斷長度 max length |
250mm |
|
V槽間最大厚度 PC Board V-CUT Fillister |
有V槽0.1-2.0㎜ 無V槽0.1~1.0㎜ |
|
.機械尺寸Dimensions |
L630*W380*H550mm |
|
重量Weigh |
80kg |
